P41X/P11X系列单口快速排气阀
收藏

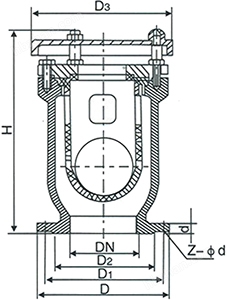

一、产品概述 SKFMC森科阀门P41X系列单口快速排气阀是一种单孔口浮球式快速排气阀，采用浮球直接升降密封原理，当管道充水时气体推动浮球下降打开排气口快速排出空气，水位上升后浮球上浮自动关闭排气口。单口快速排气结构简单、排气迅速，适用于中小口径给水管道的快速排气需求。 二、产品特点 1.排气口量比普通单口排气阀大 2.浮球直压密封，动作可靠 3.维护简单，可在线更换密封圈 三、使用场景 1.中小口径市政给水管网管道排气 2.建筑小区给水系统的管道高点 3.消防管道系统局部排气 4.工业厂区内部供水管网 四、技术参数 产品名称：单口快速排气阀 产品型号：P41X/P11X 阀体材质：球墨铸铁、铸钢、不锈钢、双相钢等（可按需求定制） 公称通径：DN25~DN200 公称压力：PN10~PN16 连接形式：法兰连接/螺纹连接 驱动方式：自动 结构形式：单口浮球式 密封形式：软密封 适用介质：清水 介质温度：0℃~65℃ 五、产品标准 法兰尺寸标准：GB/T 17241.1-2024《整体铸铁管法兰》、GB/T 9124.1-2019《钢制管法兰》、HG/T 20592-2009《钢制管法兰》（可按需求加工） 螺纹尺寸标准：GB/T 7306.2-2000 《55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹》 压力试验标准：GB/T 13927-2022《工业阀门 压力试验》 阀体材料标准：GB/T 12227-2025《通用阀门 球墨铸铁件技术条件》、GB/T 12230-2023《通用阀门 不锈钢铸件技术条件》、GB/T 12229-2025《通用阀门 碳素钢铸件技术条件》 六、结构图
七、主要零部件
八、主要连接尺寸PN10
九、主要连接尺寸PN16
|
