不锈钢双口空气阀
收藏

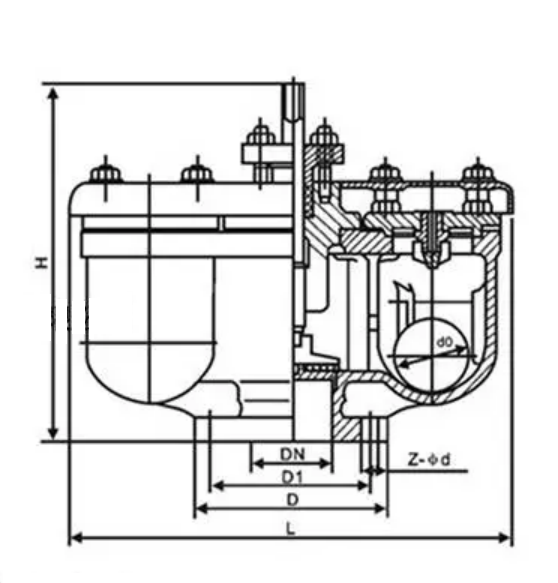

一、产品概述 QB2系列森科不锈钢双口空气阀是一种由阀体、阀盖、阀杆及浮球等组成的双口浮球式进排气阀。当需要排除供水管线内气体时，逆时针旋转阀杆使阀瓣上升，管内空气在水压作用下进入阀腔并从排气口排出；随后管道内的水充满体腔，浮球在水浮力作用下上浮堵住排气口，实现自行密封。检修或清扫阀腔时可以顺时针转动阀杆关闭阀门。森科不锈钢双口空气阀广泛安装于管路顶端、弯头或有闭气处，用于排除管内气体以疏通管道。当系统因停电、停泵等原因产生负压时，该阀能迅速吸入空气，防止管道振动或破裂。 二、产品特点 1. 双口设计，排气能力是普通单口排气阀的多倍，可快速排除管道中的气体，减少气阻，降低能耗 2. 当管道出现负压时，能快速自动吸入空气，防止管道因负压而破裂，保障管网安全运行 3. 浮球采用不锈钢材质，耐腐蚀性能优异，使用寿命长，运行安全可靠 4. 结构紧凑，密封可靠，维护简便，仅需旋转阀杆即可关闭检修 三、使用场景 1.市政供水中口径管道的高点排气 2.长距离输水管道系统 3.工业循环冷却水管道 4.泵站出水管道系统 四、技术参数 产品名称：不锈钢双口空气阀 产品型号：QB2 阀体材质：不锈钢304、316、304L、316L、2205、2507等 公称通径：DN50～DN200 公称压力：1.0～2.5 MPa 连接形式：法兰连接 驱动方式：自动 结构形式：双口浮球式 密封形式：软密封 适用介质：清水、原水或物理化学性质类似于水的其他液体 介质温度：0℃～65℃ 五、产品标准 法兰尺寸标准：GB/T 9124.1-2019《钢制管法兰》、HG/T 20592-2009《钢制管法兰》 压力试验标准：GB/T 13927-2022《工业阀门 压力试验》 阀体材料标准：GB/T 12230-2023《通用阀门 不锈钢铸件技术条件》 六、结构图
七、主要零部件
八、主要连接尺寸PN10
九、主要连接尺寸PN16
十、主要连接尺寸PN25
