GA注气微排阀-组合型空气阀
收藏

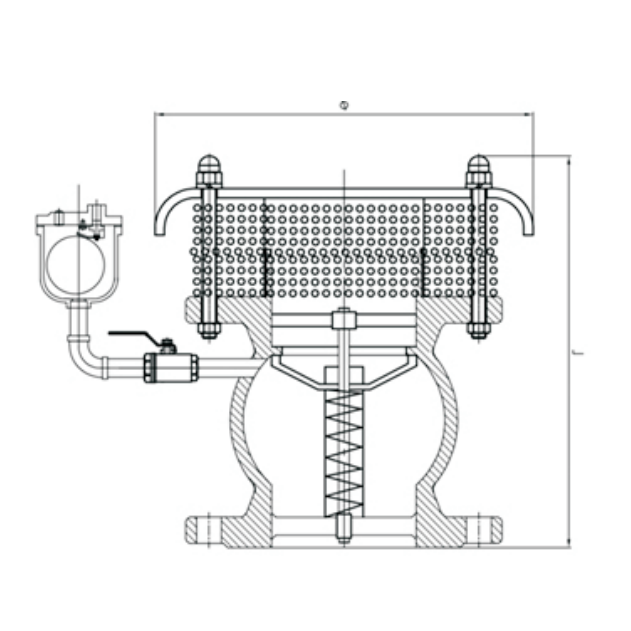

一、产品概述 SKFMC森科品牌注气微排阀，是一种集注气（空气进入）与微量排气功能于一体的组合型空气阀，主要应用于水处理系统，安装于管道或容器的高点。当停泵或快速排水时，管道内将产生真空，此时阀外大气压力高于容器内压力，空气进入管道内部，以防止管道被压瘪。而当开泵时，能利用阀腔中气囊吸纳和缓解弥合水柱冲击，从而防止弥合型水锤的破坏，保护管道及水泵的安全，管道内部的空气通过微量排气阀排出管道。本阀有高速吸气（真空破坏）、微量排气和吸纳缓解水锤三大功能。 二、产品特点 1.快速响应，及时破除真空 3.管线易出现“断流空腔弥合水锤”的高点 4.排水系统管道的空气补充 四、技术参数 产品名称：注气微排阀 产品型号：GA、AV0830 阀体材质：球墨铸铁、铸钢、不锈钢、双相钢等（可按需求定制） 公称通径：DN50~DN600（可按需求定制） 公称压力：PN10~PN63（可按需求定制） 连接形式：法兰连接 驱动方式：自动 结构形式：组合式 密封形式：软密封 适用介质：清水 介质温度：0℃~65℃ 五、产品标准 法兰尺寸标准：GB/T 17241.1-2024《整体铸铁管法兰》、GB/T 9124.1-2019《钢制管法兰》、HG/T 20592-2009《钢制管法兰》（可按需求加工） 压力试验标准：GB/T 13927-2022《工业阀门 压力试验》 阀体材料标准：GB/T 12227-2025《通用阀门 球墨铸铁件技术条件》、GB/T 12230-2023《通用阀门 不锈钢铸件技术条件》、GB/T 12229-2025《通用阀门 碳素钢铸件技术条件》 六、结构图

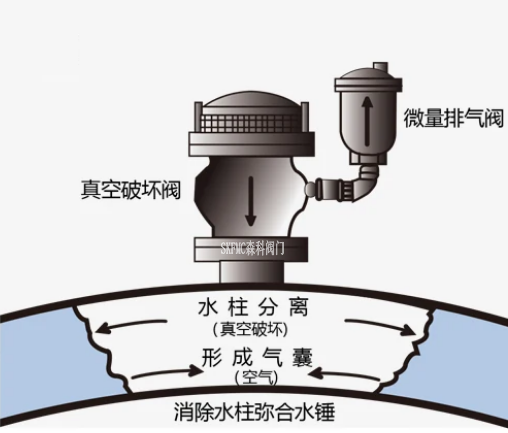

七、安装示意图
七、主要零件材料
八、主要连接尺寸PN10
九、主要连接尺寸PN16
十、主要连接尺寸PN25
|
